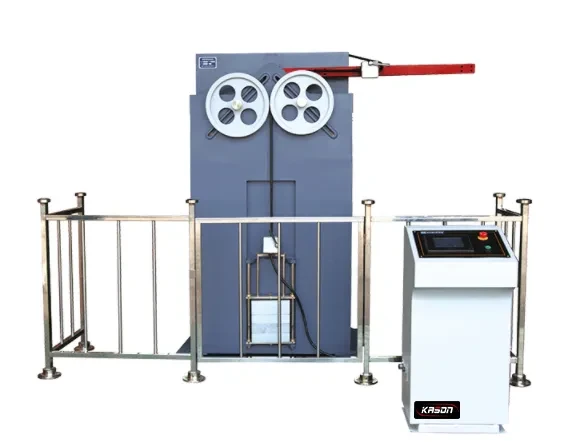

آپٹیکل فائبر کیبل بار بار موڑنے والی ٹیسٹنگ مشین

تعارف

یہ مشین بنیادی طور پر آپٹیکل کیبل موڑنے والی کارکردگی کی جانچ کے لئے استعمال کی جاتی ہے ، جس میں ٹائپ ٹیسٹنگ اور فیکٹری ٹیسٹنگ بھی شامل ہے ، تاکہ آپٹیکل کیبلز کو موڑنے کا مقابلہ کرنے کی صلاحیت کا تعین کیا جاسکے۔ مائکرو کمپیوٹر کنٹرول شدہ آپٹیکل کیبل بار بار موڑنے والی ٹیسٹنگ مشین بنیادی طور پر میزبان کمپیوٹر اور کنٹرول باکس پر مشتمل ہے۔ مین مشین ایک فریم ، کرینک سے منسلک راڈ ڈیوائس ، وزن ہینگر ، گارڈرییل ، ​​وزن اور موڑنے والے پہیے پر مشتمل ہے (موڑنے والی پہیے کے قطر 150 ملی میٹر ، 200 ملی میٹر ، 300 ملی میٹر ہیں)۔

تکنیکی پیرامیٹرز

1. بینڈنگ زاویہ: ± 90 ڈگری ؛

2. ٹیسٹ نمبر کی ترتیب کی حد: 1 ~ 9999 ؛

3. شرح کی ترتیب کی حد: 10 ~ 30 بار/منٹ ؛

4. وزن کا وزن: وزن بریکٹ (تقریبا 5 5 کلوگرام ، وزن بریکٹ اصل پیمائش کے تابع ہے) ، 4 5 Kg وزن ، 1 2.5 Kg وزن ، 1 1 کلو وزن ؛

5. بجلی کی فراہمی: تین فیز فور تار ، 50 ہ ہرٹز ، 1.5 کلو واٹ ؛

6.مبینٹ درجہ حرارت: 10 ڈگری -40 ڈگری

7. ماحولیاتی نمی: 80 ٪ سے بھی کم (کوئی گاڑھا ہونا) ؛

بجلی کی تنصیب

فیکٹری میں تین فیز چار تار کی بجلی کی ہڈی منسلک ہوگئی ہے۔ اگر صارف کو اسے دوبارہ انسٹال کرنے کی ضرورت ہے تو ، براہ راست تار اور زمینی تار کو واضح طور پر تمیز کرنا یقینی بنائیں۔ حادثات کو روکنے کے ل it ، یہ تجویز کی جاتی ہے کہ صارفین سامان کو زمینی تار سے جوڑیں۔

سامان کو دو حصوں میں تقسیم کیا گیا ہے: مین مشین اور الیکٹرک کنٹرول باکس۔ سامان آسانی سے چلتا ہے۔ مین مشین اور گارڈرییل توسیع پیچ کے ساتھ زمین پر طے کی گئی ہے۔ الیکٹرک کنٹرول باکس مین مشین کے دونوں اطراف میں رکھا گیا ہے۔

سامان رکھنے کے بعد ، نشانات کے مطابق بجلی کی ہڈی اور کنٹرول تار کو مربوط کریں ، اور چیک کریں کہ آیا سامان کے اجزاء ڈھیلے ہیں یا نہیں۔

استعمال سے پہلے ، بجلی کی ہدایات پر عمل کریں ، بجلی کی کارروائیوں سے واقف ہوں ، اور سامان کی جانچ کریں۔ آلات کے آزمائشی آپریشن کے دوران ، سامان کو یہ یقینی بنانا ہوگا کہ وزن کے فریم کو اٹھانا ، سوئنگ بازو کی سطح ، سوئنگ بازو کی سطح ، موڑ کی تعداد ، اور کنٹرول پیرامیٹر کی ترتیبات کے مطابق سمت کے مطابق نہیں ، کوئی غیر معمولی شور ، کوئی جیمنگ نہیں ہے۔

نمونہ (فائبر کیبل) تنصیب

نمونہ (آپٹیکل کیبل) کو انسٹال کرنے کے ل please ، براہ کرم آپٹیکل کیبل بار بار موڑنے والی ٹیسٹنگ مشین کے ظاہری ڈایاگرام کا حوالہ دیں۔ پہلے ، موڑنے والے بازو کو اعداد و شمار میں دکھائے گئے پوزیشن میں کھڑا کریں اور حفاظت کو یقینی بنانے کے لئے مشین کو بند کردیں۔ پھر ، موڑنے والے مینڈریل کی رداس کی ضروریات کے مطابق ، موڑنے والے پہیے کو تبدیل کریں (150 ملی میٹر سے ، 200 ملی میٹر سے ، تین موڑنے والے پہیے ، 300 ملی میٹر اور 300 ملی میٹر میں سے ایک کا انتخاب کریں ، اور انہیں چھوٹے شافٹوں پر انسٹال کریں جو سامنے والے پینل پر 90 ڈگری مائل مائل نالی تشکیل دے رہے ہیں۔ یہ مناسب ہے کہ آپٹیکل کیبل کا نمونہ دو موڑنے والے وہیلوں کے درمیان گزر سکتا ہے ، کہ آپٹیکل کیبل کا نمونہ دو موڑنے والے پہیے کے درمیان گزر سکتا ہے۔ پھر اس بات کی تصدیق کریں کہ موڑنے والا بازو چاہے آپٹیکل کیبل کلیمپ کا مقررہ نقطہ موڑنے والے بازو کے موڑنے والے رداس کے لئے ٹیسٹ کی ضروریات کو پورا کرتا ہے۔ اگر نہیں تو ، نمونہ (آپٹیکل کیبل) 250 ملی میٹر کے موڑنے والے رداس پر انسٹال کیا جاسکتا ہے۔ آپٹیکل کیبل کو ٹھیک کرتے وقت ، اسے موڑنے والے پہیے اور وزن کے ریک پر آپٹیکل کیبل کلیمپ کے لئے آپٹیکل کیبل کے موڑنے والے بازو پر کلیمپ سے گزرنا چاہئے ، آپ سب سے پہلے آپٹیکل کیبل موڑنے والے بازو پر کلیمپ کا استعمال آپٹیکل کیبل کے ایک سرے کو کلیمپ کرنے کے لئے کرسکتے ہیں۔ آپٹیکل کیبل کو سیدھا کرنے کے بعد ، وزن کے ریک کو اٹھائیں اور آپٹیکل کیبل کے دوسرے سرے کو آپٹیکل کیبل کے دوسرے سرے پر کلیمپ کرنے کے لئے وزن کے ریک پر آپٹیکل کیبل کلیمپ کا استعمال کریں۔ کلیمپ۔

آپریشن انٹرفیس
